IoTとZabbixを駆使して、保冷材の効果(温度変化・冷却効果継続時間)を検証する!

こんにちは、LinuCエバンジェリストこと、鯨井貴博@opensourcetechです。

 Alexei Vladishevさんと一緒



今回は、温度センサー & Raspberry Pi zero w(IoT)とZabbixのグラフを駆使して、

よくある保冷材の効果を検証する 夏休みの宿題的な記事です。





検証に使用するもの

・Raspberry Pi & 温度センサー(温度測定)

アナログ温度センサーLM61BIZとADコンバータMCP3002で、温度を測定する - Opensourcetechブログ

温度センサーとRaspberry Pi zero wの画像



・Zabbixのグラフ(温度データ可視化)

zabbix_senderでRaspberry PiのセンサーデータをZabbix Serverへ送信する(1) - Opensourcetechブログ

Zabbix 4.0 LTS でSVGグラフ(ダッシュボードの変更)を使う - Opensourcetechブログ



・保冷材

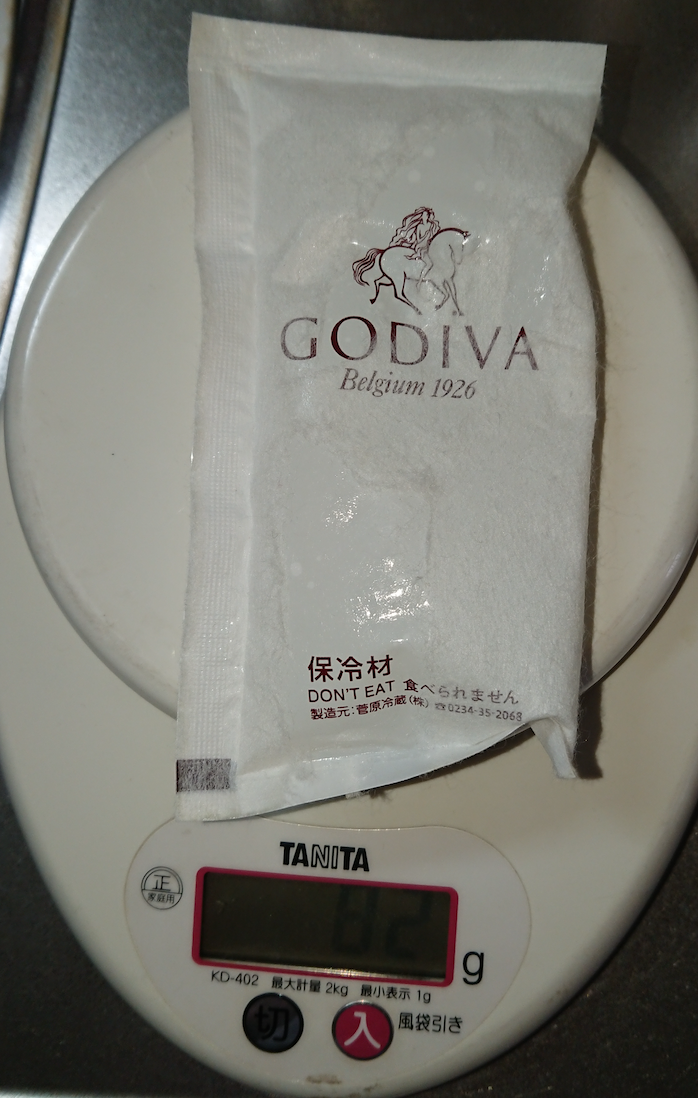

冷蔵庫に入っていた保冷材(重さ82g)

保冷剤の画像





検証方法

温度センサーの近くに保冷材を置いて、温度の変化・冷却効果の継続時間を測定します。

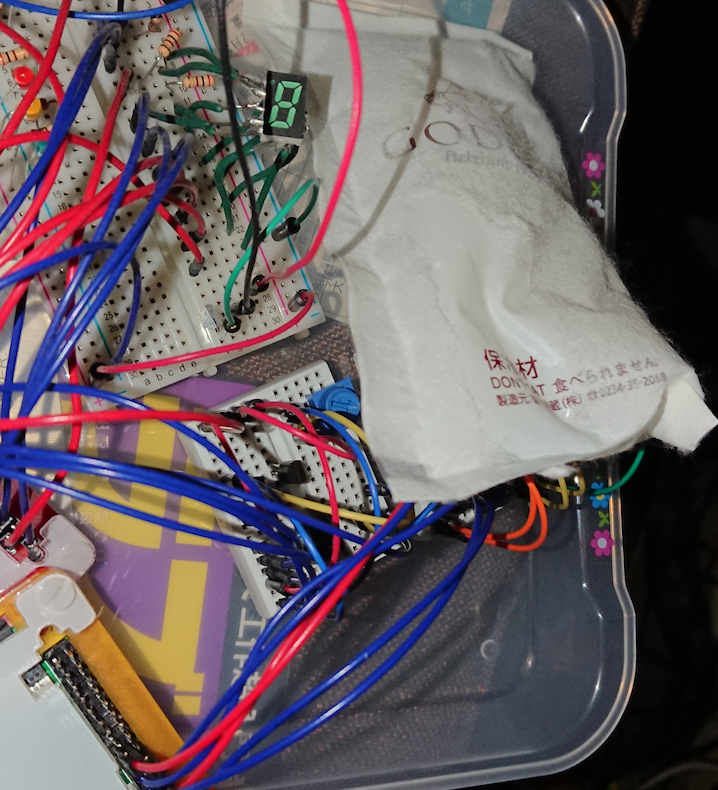

保冷剤をRaspberry Pi zero wに置いた画像





検証結果

結果ですが、以下のようになりました。

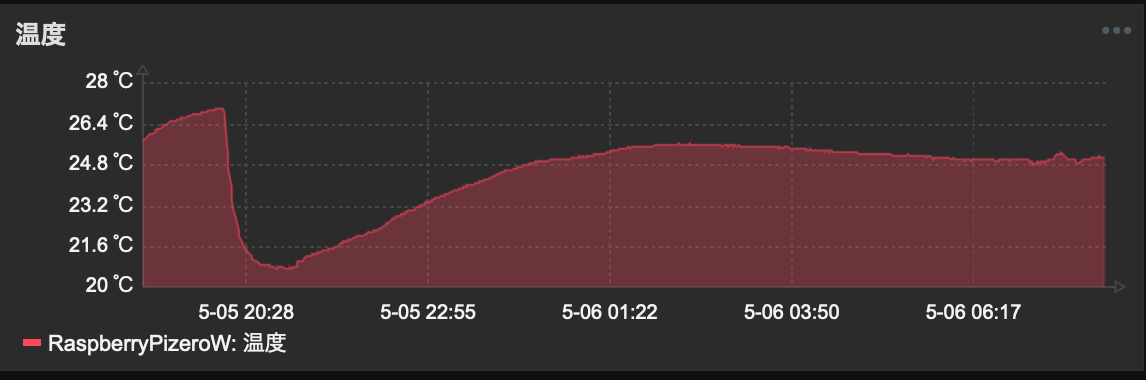

温度変化のグラフ

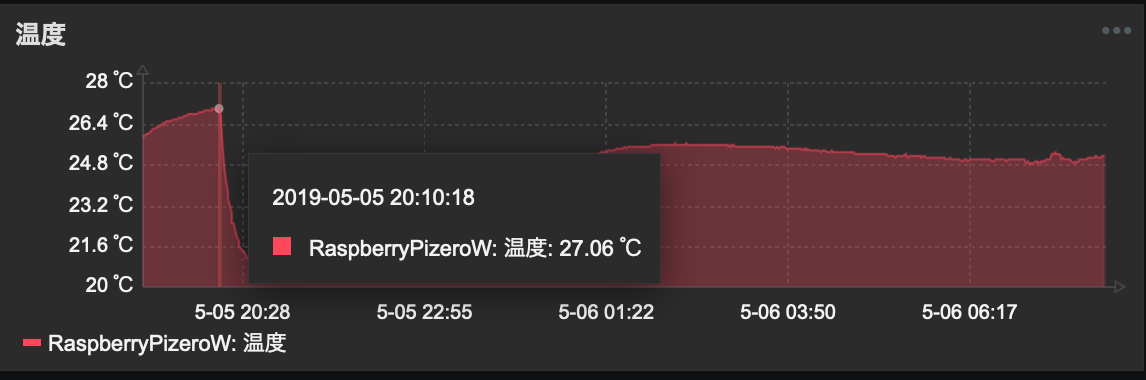

 温度変化前(20:10)が27.06℃

グラフ上の温度変化前の温度

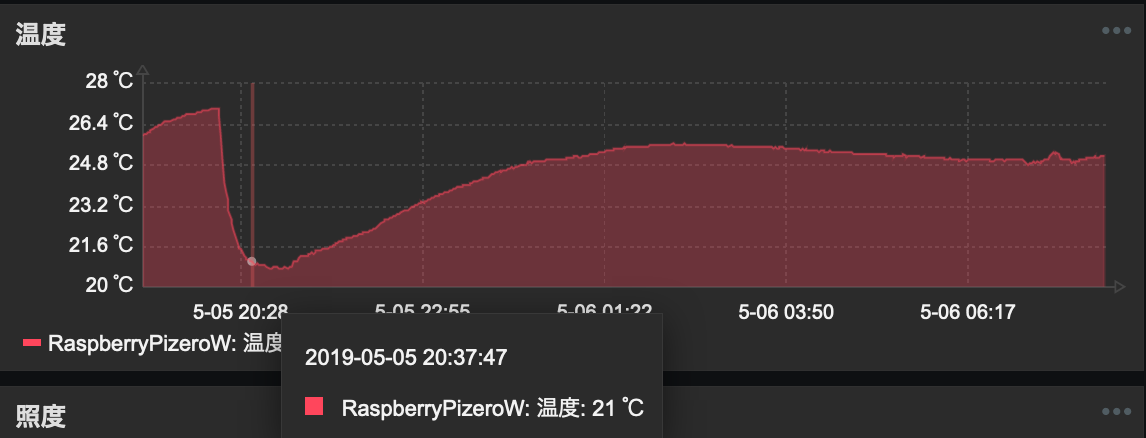

温度が下がりきったのが20:37で、21.0℃。

温度が下がりきったグラフのポイント



一番温度が下がったのが、21:02。温度は、20.75℃。

一番低い温度

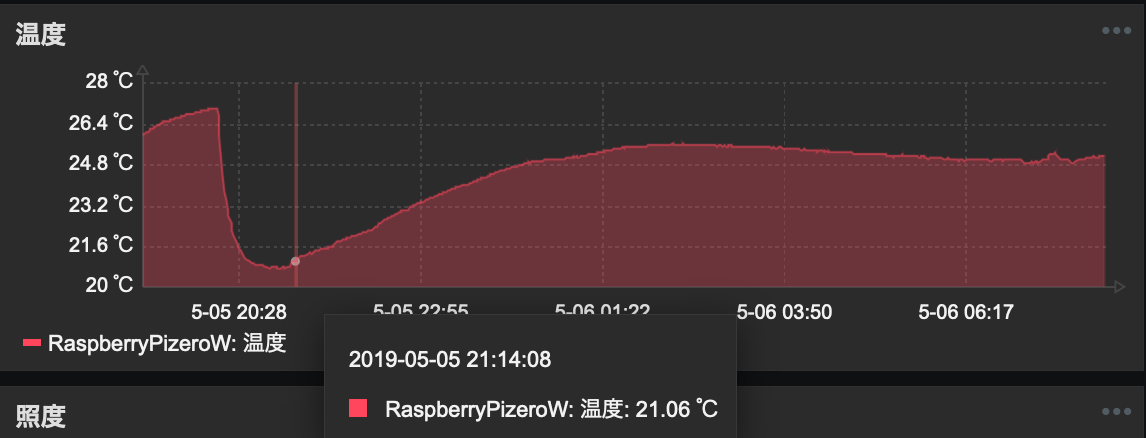

21.0℃から上昇に転じたのが、21:14。

21:14 - 20:37 = 37分継続

温度が低い時間が終わった時点

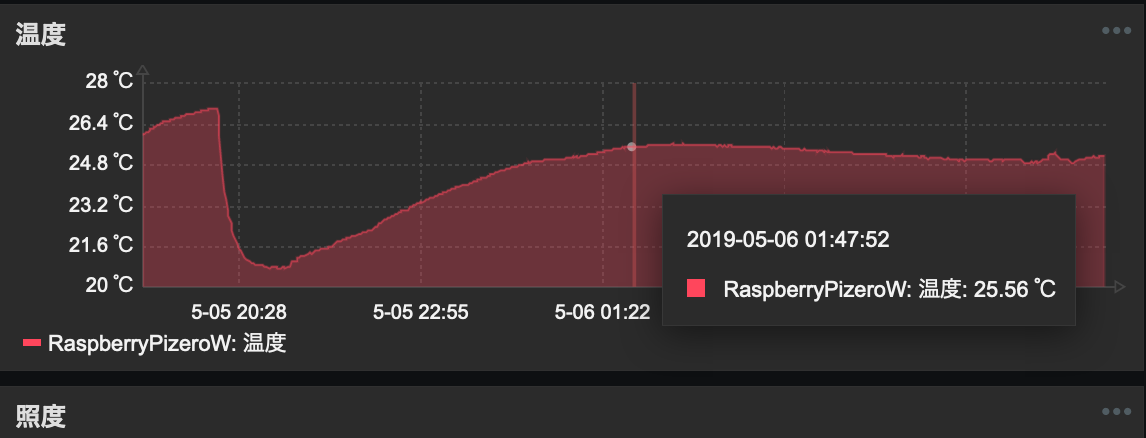

そして、保冷材の効果がなくなり気温通りのグラフになったのが日をまたいで、01:47。

冷却の開始から効果がなくなるまで、5時間37分。

20:10 - 01(25):47 = 5時間37分

常温になった時点のグラフ





まとめ

気温:27.06℃

もっとも低かった温度:20.75℃

冷却材による温度低下:6.31℃



温度が下がりきるまでの時間:27分

もっとも低い温度の継続時間:37分

冷却効果継続時間:5時間37分

という結果でした。



買い物などで持ち歩くときは、

箱などのある程度密閉された空間にあるので、実際にはもっと長く効果があるのではないかと思われます。

(外気温の影響もありそうなので、夏は短くなることはあるかも。)



また、人生で初めて保冷材の冷却効果継続時間を計ってみましたが、

かなり効果があるものですね!
