Zabbix 4.0 LTS でSVGグラフ(ダッシュボードの変更)を使う



こんにちは、LinuCエバンジェリストこと、鯨井貴博@opensourcetechです。

 Alexei Vladishevさんと一緒



今回は、Zabbix 4.0 LTSで追加された ダッシュボード ウィジェット(SVG Graph)を使ってみます。

https://support.zabbix.com/browse/ZBXNEXT-4588

https://www.zabbix.com/documentation/4.0/manual/introduction/whatsnew400





グラフ化するデータ

以下の2記事で設定した温度・湿度・照度・輝度をSVGグラフにします。

zabbix_senderでRaspberry PiのセンサーデータをZabbix Serverへ送信する(1) - Opensourcetechブログ

zabbix_senderでRaspberry PiのセンサーデータをZabbix Serverへ送信する(2) - Opensourcetechブログ





ウィジェットの追加

ダッシュボードの右上にある「ダッシュボードの変更」をクリックします。

f:id:opensourcetech:20190420201639p:plain



続いて、ウィジェットの追加をクリックします。

f:id:opensourcetech:20190420201825p:plain



ウィジェットの追加が表示されます。

f:id:opensourcetech:20190420201959p:plain

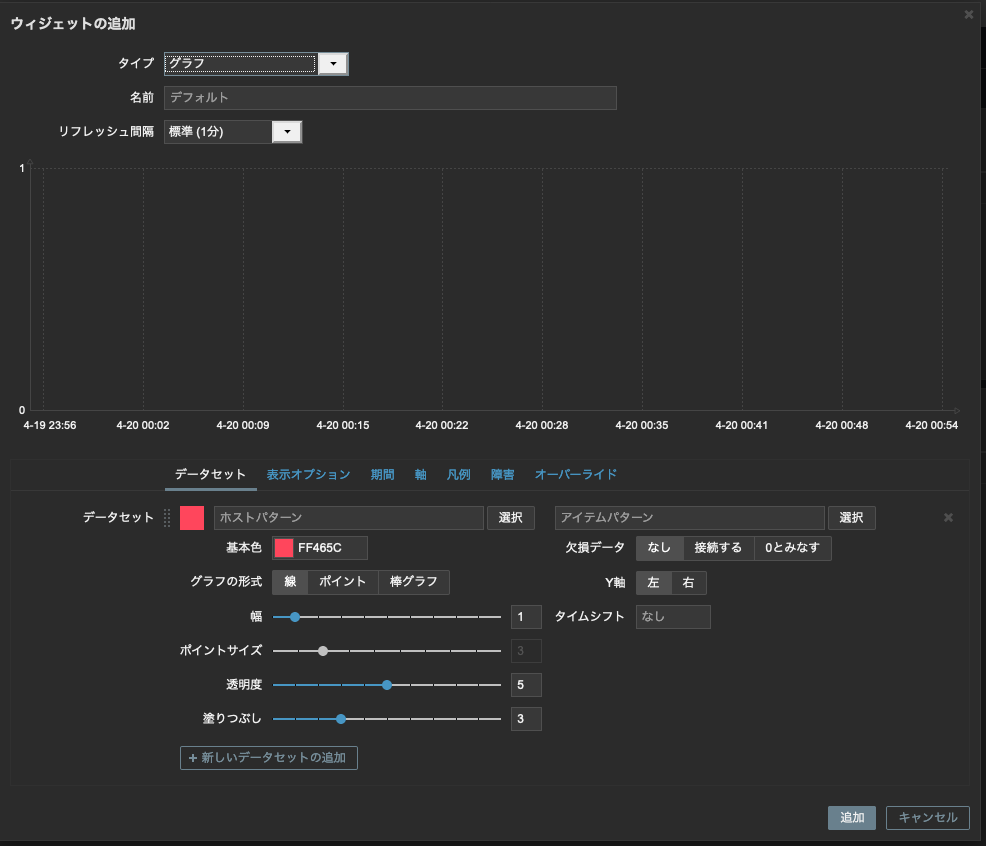

タイプを「グラフ」に変更します。

f:id:opensourcetech:20190420202305p:plain



「ホストパターン」と「アイテムパターン」を選択し、追加をクリックします。

f:id:opensourcetech:20190420202607p:plain

f:id:opensourcetech:20190420202635p:plain



すると、ダッシュボードにSVGグラフが追加されます。

従来のグラフに比べると綺麗だし、マウスポインターを持っていくとその時間におけるデータも表示されて便利です。

これ、いいですね!

f:id:opensourcetech:20190420202938p:plain





おまけ

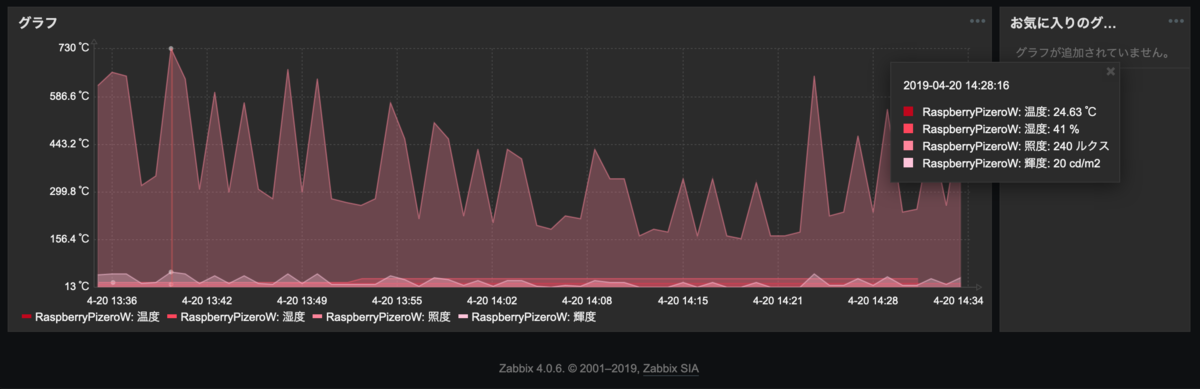

今回みたいに数値の範囲に違いがあるデータを1つのグラフにすると、

以下のように730℃とか ものすごい温度表示になってしまいますw

f:id:opensourcetech:20190420203208p:plain



なので、以下のように分けてウィジェットを追加した方がみやすいかもしれません。

※複数のデバイスから同じデータ(温度など)を1つのグラフにまとめるのはありと思います。

f:id:opensourcetech:20190420204212p:plain
