LinuCエヴァンジェリストの鯨井貴博@opensourcetechです。
はじめに
今回は、こちらの記事で作成したkubernetesクラスター v1.26.00で、
NGINX Ingress ControllerとIngressを使って外部クライアントへのサービス公開をやってみます。
なお、サービス公開はIPv4のみ(Single Stack)とIPv4&IPv6(Dual Stack)で行います。
Ingressとは

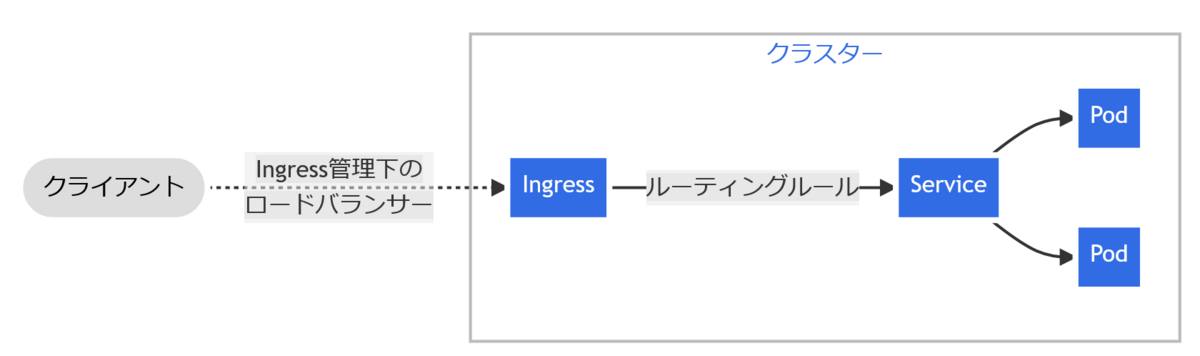

Ingressとは、クラスター内のServiceに対する外部からのアクセス(主にHTTP)を管理するAPIオブジェクトです。
※https://kubernetes.io/ja/docs/concepts/services-networking/ingress/
Ingress Controllerとは
その名の通り、Ingressを制御する機能です。
https://kubernetes.io/ja/docs/concepts/services-networking/ingress-controllers/

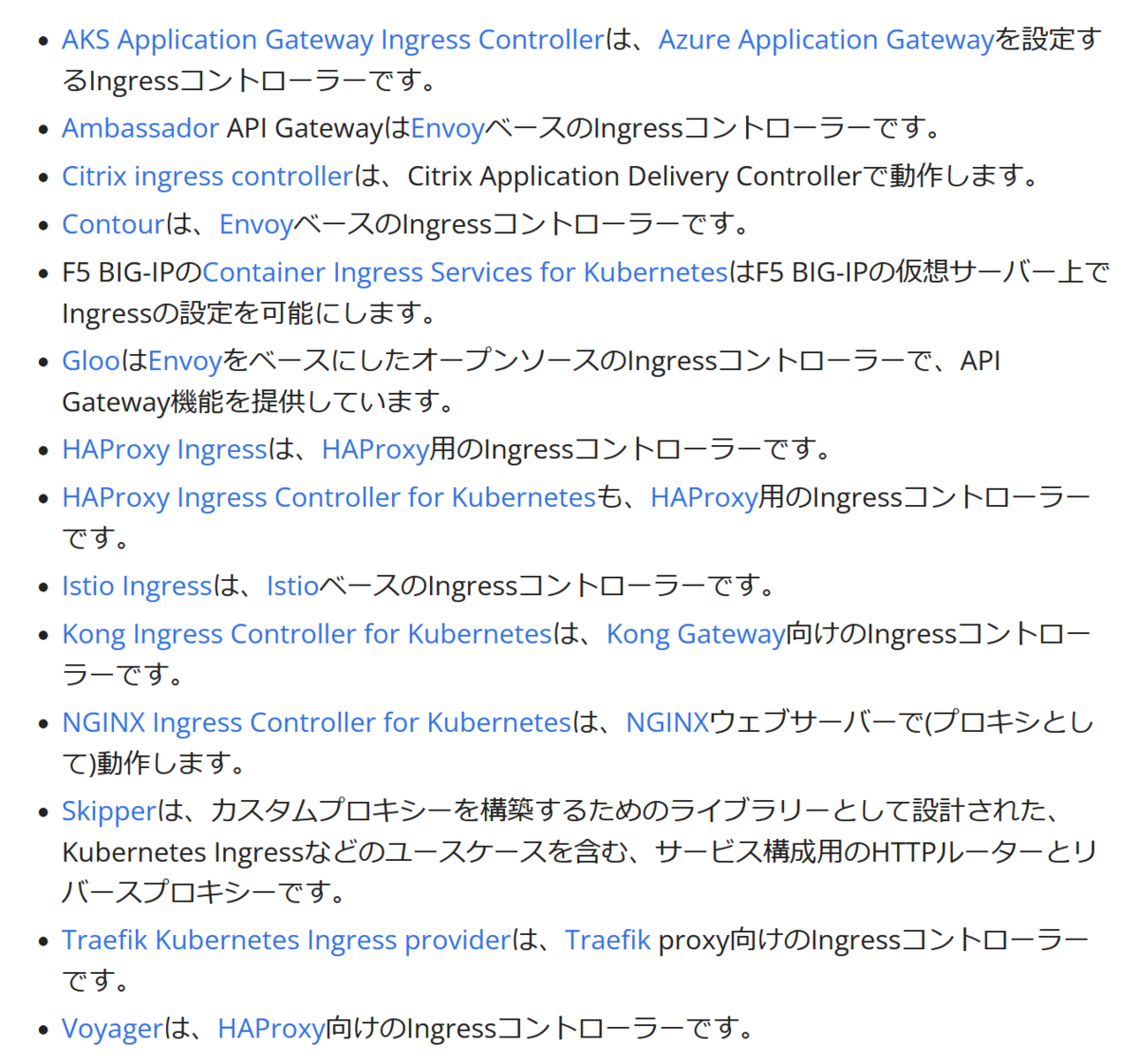

様々なIngress Controllerがありますが、
今回はその中からNGINX Ingress Controllerを使います。
前提条件
Ingressに公開用のIPアドレスを付与してくれるロードバランサが必要となるので、
MetalLBなどで予め用意します。
※MetalLBの用意は、MetalLBとService(type:LoadBalancer)による外部クライアントへのサービス公開(kubernetes v1.26.00 on ubuntu22.04)を参照ください。
NGINX Ingress Controllerのインストール
インストール方法は、こちらを参照しました。
kubeuser@master01:~$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.6.4/deploy/static/provider/cloud/deploy.yaml namespace/ingress-nginx created serviceaccount/ingress-nginx created serviceaccount/ingress-nginx-admission created role.rbac.authorization.k8s.io/ingress-nginx created role.rbac.authorization.k8s.io/ingress-nginx-admission created clusterrole.rbac.authorization.k8s.io/ingress-nginx created clusterrole.rbac.authorization.k8s.io/ingress-nginx-admission created rolebinding.rbac.authorization.k8s.io/ingress-nginx created rolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx created clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created configmap/ingress-nginx-controller created service/ingress-nginx-controller created service/ingress-nginx-controller-admission created deployment.apps/ingress-nginx-controller created job.batch/ingress-nginx-admission-create created job.batch/ingress-nginx-admission-patch created ingressclass.networking.k8s.io/nginx created validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission created
インストール完了。
kubeuser@master01:~$ kubectl get pods --namespace=ingress-nginx NAME READY STATUS RESTARTS AGE ingress-nginx-admission-create-cpvv2 0/1 Completed 0 88s ingress-nginx-admission-patch-d8r6t 0/1 Completed 2 88s ingress-nginx-controller-c69664497-5bgqv 1/1 Running 0 88s
なお、上記手順でNGINX Ingress Controllerをインストールした場合は、
IPv4 Single Stackとなります(デフォルト設定)。
そのためDual Stackにする場合、deploy.yamlを一部修正する必要があります。
kubeuser@master01:~$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.6.4/deploy/static/provider/cloud/deploy.yaml --2023-03-16 23:42:14-- https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.6.4/deploy/static/provider/cloud/deploy.yaml Resolving raw.githubusercontent.com (raw.githubusercontent.com)... 2606:50c0:8003::154, 2606:50c0:8000::154, 2606:50c0:8001::154, ... Connecting to raw.githubusercontent.com (raw.githubusercontent.com)|2606:50c0:8003::154|:443... connected. HTTP request sent, awaiting response... 200 OK Length: 15574 (15K) [text/plain] Saving to: ‘deploy.yaml’ deploy.yaml 100%[=========================================================================>] 15.21K --.-KB/s in 0.001s 2023-03-16 23:42:15 (19.9 MB/s) - ‘deploy.yaml’ saved [15574/15574] kubeuser@master01:~$ cp -p deploy.yaml deploy_original.yaml kubeuser@master01:~$ vi deploy.yaml kubeuser@master01:~$ diff deploy.yaml deploy_original.yaml 350,351c350 < - IPv6 < ipFamilyPolicy: PreferDualStack --- > ipFamilyPolicy: SingleStack
変更箇所。
348 ipFamilies: 349 - IPv4 350 ipFamilyPolicy: SingleStack
Ingressの作成
公開対象となるサービス(Service)は、以下となります。
kubeuser@master01:~$ kubectl create deployment nginx --image=nginx:1.23.0 --replicas=3 deployment.apps/nginx created kubeuser@master01:~$ kubectl get deployments,replicasets,pods NAME READY UP-TO-DATE AVAILABLE AGE deployment.apps/nginx 3/3 3 3 68s NAME DESIRED CURRENT READY AGE replicaset.apps/nginx-56b47c4dcc 3 3 3 68s NAME READY STATUS RESTARTS AGE pod/nginx-56b47c4dcc-q46s5 1/1 Running 0 67s pod/nginx-56b47c4dcc-qdrrm 1/1 Running 0 67s pod/nginx-56b47c4dcc-xbjrp 1/1 Running 0 67s kubeuser@master01:~$ kubectl expose deployments nginx --port=80 kubeuser@master01:~$ kubectl get svc nginx NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE nginx ClusterIP 10.1.62.254 <none> 80/TCP 18h
Ingressのyamlを作成します。
※"http://公開されるIPアドレス:PORT番号/red"で外部クライアントからアクセスできるようになります。
kubeuser@master01:~$ vi ingress.yaml
kubeuser@master01:~$ cat ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-localhost
namespace: default
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
spec:
ingressClassName: nginx
rules:
- http:
paths:
- backend:
service:
name: nginx
port:
number: 80
path: /red
pathType: Prefix
Ingressをデプロイします。
なお、ロードバランサ(MetalLB)からアドレスが付与されるのに1分程度かかるので、少し待つ必要があります。
kubeuser@master01:~$ kubectl apply -f ingress.yaml ingress.networking.k8s.io/nginx-localhost created kubeuser@master01:~$ kubectl get ingress NAME CLASS HOSTS ADDRESS PORTS AGE nginx-localhost nginx * 192.168.1.50 80 18s
Dual Stack構成のNGINX Ingress Controllerにした場合は、
以下のようにIPv6のアドレスも付与されます。
kubeuser@master01:~$ kubectl get ingress NAME CLASS HOSTS ADDRESS PORTS AGE nginx-localhost nginx * 192.168.1.50,240f:32:57b8:1::1:0 80 18h
外部クライアントからのアクセス

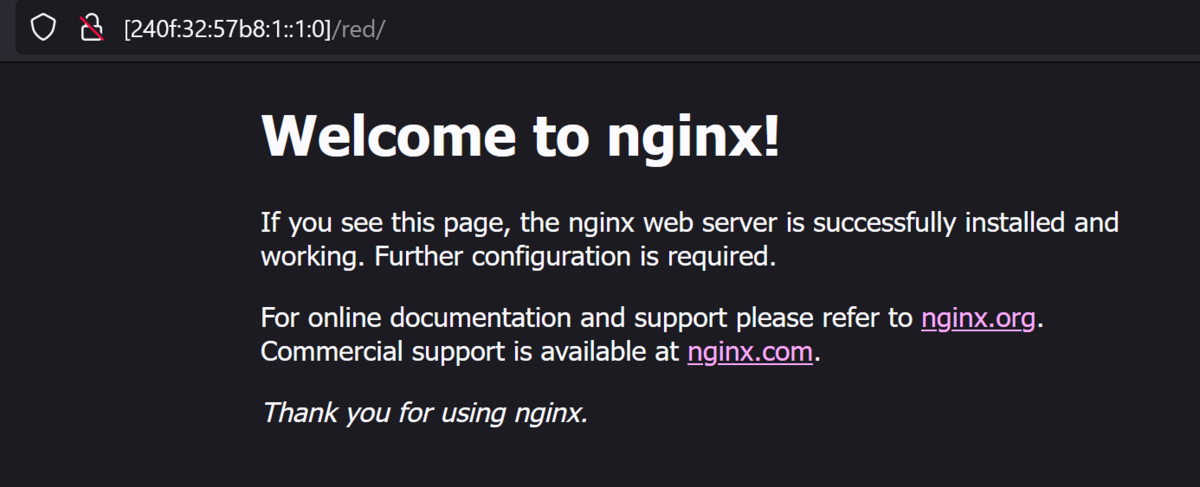

"http://Ingressに付与されたIPアドレス/red"でアクセスします。
アクセス成功です！
おわりに
やってることはシンプルなのですが、
Ingressを使う上では以下の点に気を付ける必要があると思いました。
・いずれかのIngress Controllerのインストールが必要
・IPアドレスを付与してくれるロードバランサ(今回だとMetalLB)を用意が必要
・Dual StackのIngressを使いたい場合、Ingress Controllerの設定変更が必要
今回はIngressでService一つを公開しましたが、
ingressのyamlに複数Service用の設定を記載することで
/redというパスの場合はService1、
/blueというパスの場合はService2というように出来ます。
kubeuser@master01:~$ cat ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-localhost
namespace: default
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
spec:
ingressClassName: nginx
rules:
- http:
paths:
- backend:
service:
name: service1
port:
number: 80
path: /red
pathType: Prefix
- http:
paths:
- backend:
service:
name: servicre2
port:
number: 80
path: /blue
pathType: Prefix
