HAPRoxyのACLによる通信制御


LinuCエヴァンジェリストの鯨井貴博@opensourcetechです。

前回の記事では、Keepalived & HAProxyを使ってLoad Balancerを構築しましたが、
今回はHAProxyのACLを使った振り分けサーバの制御をしてみます。


なお、本家サイトは、以下となります。
https://www.haproxy.com/blog/introduction-to-haproxy-acls/
https://www.haproxy.com/documentation/hapee/latest/onepage/#7

まず、ACLの構文は以下の通り。
f:id:opensourcetech:20200805175822p:plain f:id:opensourcetech:20200805181330p:plain
先頭のaclは固定。
is_staticとあるのが、acl名。
path以降が、条件となります。
上記の場合、パスに「/static/」で始まる(-m beg)ものが含まれるという条件となります。

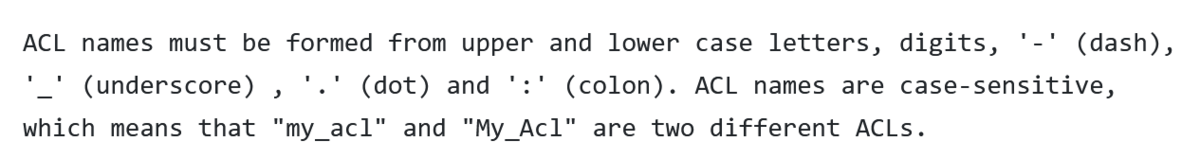

ACL名ですが、大小英語・数字・-(ダッシュ)・_(アンダースコア)・.(ドット)・:(コロン)が使用可能で、大文字小文字の区別が行われます。
f:id:opensourcetech:20200805180642p:plain

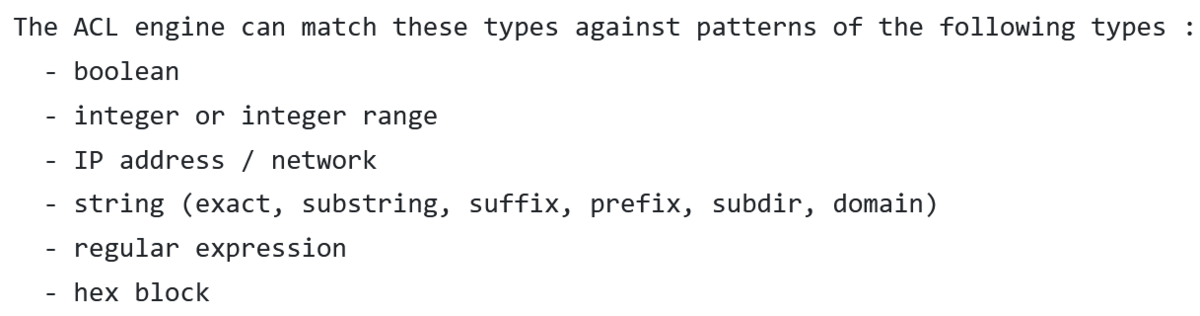

criterionの部分は、0or1・整数・IPアドレス・文字列・データブロックが使用できます。
f:id:opensourcetech:20200805182345p:plain f:id:opensourcetech:20200805182625p:plain

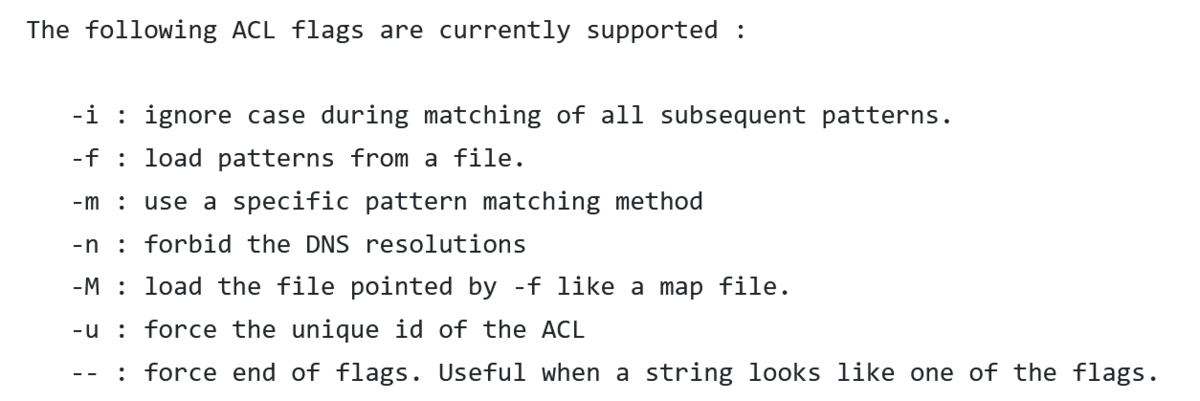

フラグは、-i(大小文字区別しない)・-m(マッチング方法指定)・-f(ファイルからパターン読込)・-n(DNS解決を未使用)などがあります。
f:id:opensourcetech:20200805182951p:plain

文字列の完全一致(str)・部分一致(sub)・前方一致(beg)・後方一致(end)なども利用できます。
f:id:opensourcetech:20200805203042p:plain

その他、書ききれないくらいあるので、そろそろ利用例の紹介にいきます。

実際に使用した例の意味は、以下となります。


acl firefox hdr_sub(User-Agent) -i Firefox
 →こちらは、HTTPヘッダーのUser-AgentがFirefoxだった場合というACL
acl host hdr_sub(Host) -i 192.168.1.220  →こちらは、HTTPヘッダーのHostが192.168.1.220だった場合というACL
use_backend app2 if host
 →ACL hostに適合した場合、バックエンドapp2にアクセスを割り振る
use_backend app if firefox
 →ACL firefoxに適合した場合、バックエンドappにアクセスを割り振る default_backend app
 →それ以外の際には、デフォルトバックエンドappにアクセスを割り振る


なお、use_backendについては、上から適合するか見ていくので、記述する順番には注意が必要です。

[root@localhost ~]# cat /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#   http://haproxy.1wt.eu/download/1.4/doc/configuration.txt
#
#---------------------------------------------------------------------

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
    # to have these messages end up in /var/log/haproxy.log you will
    # need to:
    #
    # 1) configure syslog to accept network log events.  This is done
    #    by adding the '-r' option to the SYSLOGD_OPTIONS in
    #    /etc/sysconfig/syslog
    #
    # 2) configure local2 events to go to the /var/log/haproxy.log
    #   file. A line like the following can be added to
    #   /etc/sysconfig/syslog
    #
    #    local2.*                       /var/log/haproxy.log
    #
    log         127.0.0.1 local2

    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon

    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats

#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000

#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
#frontend  main *:5000
#    acl url_static       path_beg       -i /static /images /javascript /stylesheets
#    acl url_static       path_end       -i .jpg .gif .png .css .js
#
#    use_backend static          if url_static
#    default_backend             app

frontend  main *:80
    option forwardfor
    acl firefox hdr_sub(User-Agent) -i Firefox     ===ここから===
    acl host hdr_sub(Host) -i 192.168.1.220
#    acl site2 src 192.168.1.131
#    use_backend app2 if site2
    use_backend app2 if host
    use_backend app if firefox
    default_backend             app                     ===ここまで===

#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
backend static
    balance     roundrobin
    server      static 127.0.0.1:4331 check

#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
#backend app
#    balance     roundrobin
#    server  app1 127.0.0.1:5001 check
#    server  app2 127.0.0.1:5002 check
#    server  app3 127.0.0.1:5003 check
#    server  app4 127.0.0.1:5004 check

backend app
#    balance     source
    balance     roundrobin
    server  sv1 192.168.1.254:10001 check weight 1
    server  sv2 192.168.1.254:10002 check weight 2

backend app2
#    balance     source
    balance     roundrobin
    server  sv3 192.168.1.254:20001 check weight 1
    server  sv4 192.168.1.254:20002 check weight 2
